梅花联轴器

13种规格型号 · 额定扭矩16-25000N·m · 分体式爪盘结构 · 15分钟快速更换弹性体

中瑞重工梅花联轴器，是专为散料输送设备量身打造的核心传动部件，核心作用是连接电机、减速机与托辊、滚筒等设备关键部件，实现动力的精准传递，同时化解设备运行中的振动冲击，补偿安装偏差，避免因传动故障导致的设备停机，保障整条输送线高效运转。作为传动系统的核心元件，梅花联轴器与齿式联轴器、蛇形弹簧联轴器等部件协同工作，共同保障输送系统的动力稳定传递。

本产品专为散料输送行业粉尘多、负载波动大、启停频繁、环境温差大的恶劣工况设计，兼顾国内矿山、电厂的重载需求与海外港口、化工场景的精准传动要求，全系列涵盖 ML1-ML13 共 13 种规格型号，额定扭矩 16N·m-25000N·m，许用转速 577r/min-800r/min，可满足不同规模、不同类型散料输送设备的适配需求，是中瑞重工散料输送设备配套体系的核心组成部分。

工作原理

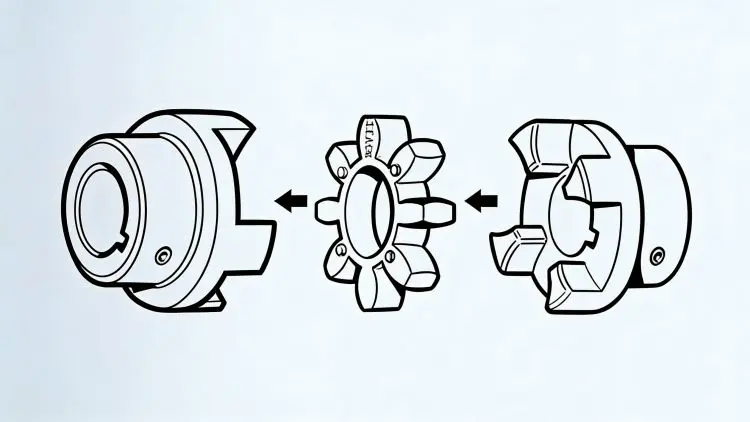

梅花联轴器通过梅花形弹性体的压缩变形实现扭矩传递与振动隔离。主动端爪盘与电机/减速机输出轴连接，从动端爪盘与滚筒/驱动装置输入轴连接，梅花形弹性体嵌装在两端爪盘的齿槽之间。当电机启动或负载波动时，弹性体通过其特有的梅花瓣形结构发生压缩变形，将冲击载荷转化为弹性势能，再平稳释放至从动端，有效吸收和衰减传动系统中的振动冲击。弹性体的多瓣结构使扭矩传递更加均匀平稳，同时通过弹性体的微动变形补偿安装偏差和热膨胀变形，保护电机、减速机和滚筒等核心设备免受冲击损伤。当弹性体出现磨损或老化时，其渐进式失效模式（从轻微裂纹到变形再到断裂）便于运维人员提前预警和及时更换，避免突发性设备停机。

产品特点

严苛材质，耐磨耐用

中瑞重工梅花联轴器坚决摒弃低成本劣质材料，核心部件选用高强度球墨铸铁（EN-GJL-250/EN-GJS-400-15）与优质聚氨酯弹性体，兼顾刚性与弹性双重需求，品质远超行业常规产品。球墨铸铁材质经过调质处理，抗拉强度高、耐磨性强，可轻松承受散料输送设备的重载冲击，避免长期使用出现轴套变形、开裂等问题；聚氨酯弹性体选用邵氏硬度92Sh-A至98Sh-A的高耐磨型号，具备优异的缓冲减振、耐油耐老化特性，且无毒环保，符合欧盟RoHS、美国EPA等国际环保标准，可直接出口全球多个国家和地区。弹性体采用一体化成型工艺，结构均匀，不易出现磨损、撕裂等失效问题，其渐进式失效模式便于用户提前预警与更换，显著降低设备停机损失，相较于普通联轴器，使用寿命提升30%以上。

优化结构，安装维护便捷

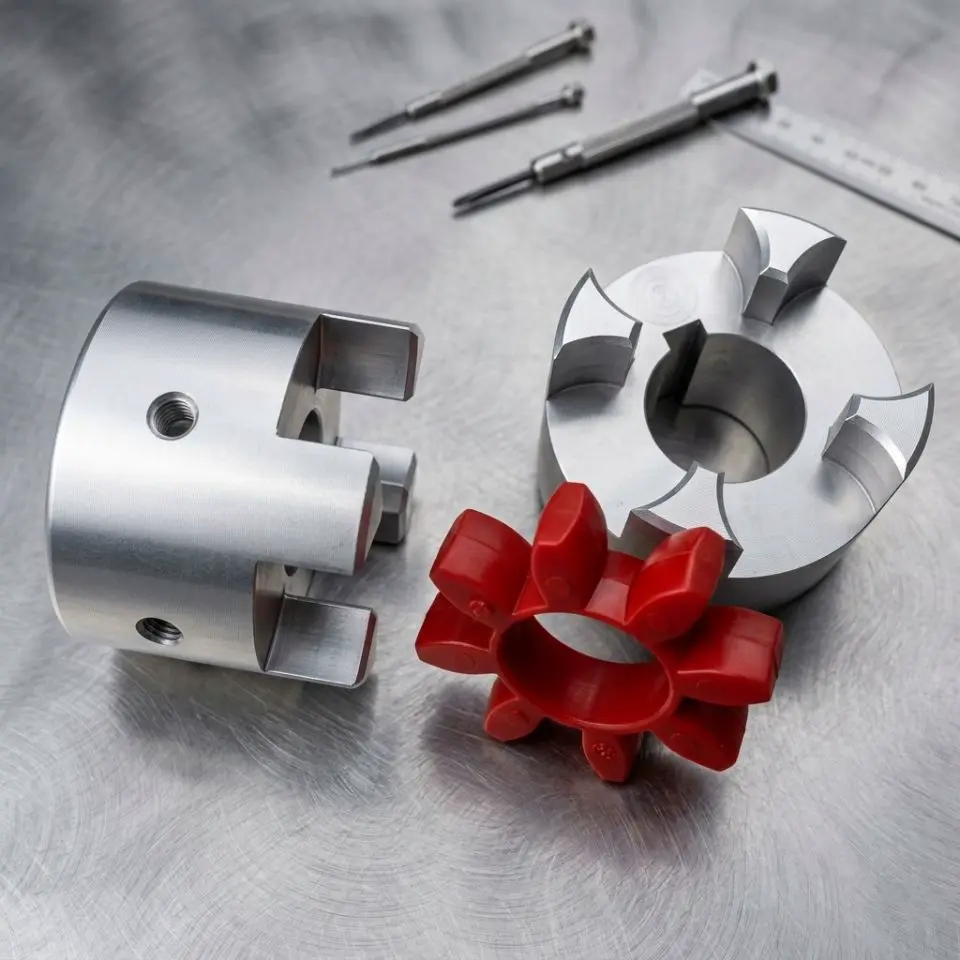

梅花联轴器采用分体式爪盘结构，搭配梅花形弹性体，整体设计紧凑、惯性小，既节省设备安装空间，又能提升传动效率，避免出现传动卡顿、异响等问题，适配散料输送设备的紧凑安装场景。爪盘采用精密数控加工工艺，齿形经过优化设计，与弹性体完美贴合，确保扭矩传递均匀稳定；轴孔加工严格遵循ISO标准为H7，键槽宽公差符合DIN6885/1标准为JS9，适配全球各类电机、减速机的轴系规格，无需额外加工适配，降低安装成本与周期。

针对散料输送设备的安装特点，优化了联轴器的对中容差能力，可有效补偿径向偏差≤0.15mm、角向偏差≤0.5°、轴向偏差≤0.5mm，大幅降低安装精度要求；分体式结构设计使得弹性体的更换无需拆卸主联轴套，15分钟内即可完成更换，大幅降低维护成本与停机时间。

全型覆盖，全域适配

中瑞梅花联轴器涵盖13种规格型号，从小型移动堆料机设备到大型皮带机，全面覆盖不同扭矩、转速与轴孔尺寸需求，可完美适配中瑞重工全系列散料输送设备，同时，产品兼容国际知名品牌散料设备的安装尺寸，可直接替换使用，满足全球客户的设备升级、配件更换需求，无需对原有设备进行改造，大幅降低客户升级成本。

产品选型对比参考

产品参数

中瑞重工梅花联轴器提供13种规格型号，参数精准可控，可根据客户设备型号、工况需求精准匹配选型：

注：参数表中额定扭矩与许用转速均经过严格工况模拟测试；各型号轴孔长度分为 Y、J、Z 三种标准，可根据电机、减速机轴系规格灵活选择。

应用场景

中瑞梅花联轴器深度适配中瑞重工全系列散料输送设备，同时兼容国际品牌设备：

小型移动散料设备（外贸出口）

适配 ML1-ML4 系列，额定扭矩 16-400N·m，许用转速 577-800r/min，体积小巧、安装便捷，满足小型料斗给料机、轻型移动堆料机等移动设备的轻载传动需求。了解更多港口与码头散料处理解决方案。

带式输送机与伸缩堆料机（国内/外贸）

适配 ML5-ML9 系列，额定扭矩 250-5600N·m，有效吸收托辊运转产生的振动，保护输送机机身，保障输送效率。了解更多矿山输送机解决方案。

大型移动装船机与重载皮带机

适配 ML10-ML13 系列，额定扭矩 2800-25000N·m，可承受重载冲击，确保设备在高频启停、大负载工况下稳定运行。了解更多港口与码头散料处理解决方案和电力行业输送解决方案。

选型参考

梅花联轴器的选型需综合考虑驱动功率、转速、轴径尺寸和工况条件。以下选型要点可供参考：

扭矩与功率匹配

根据驱动电机的额定功率和输出转速，计算所需的额定扭矩，选择扭矩等级大于计算值的产品型号。中瑞重工提供16N·m至25000N·m全扭矩段产品，覆盖各类散料输送设备的传动需求。

轴径与安装尺寸匹配

联轴器的轴孔直径和长度需与电机轴、减速机轴和滚筒轴匹配。轴孔加工遵循ISO H7精度标准，键槽公差符合DIN6885/1 JS9标准，支持Y、J、Z等多种标准孔型定制。

工况环境适配

高粉尘、高湿度工况建议选用IP65级密封配置；高盐雾环境（港口）建议选用不锈钢或特殊防腐涂层材质；高温工况或低温工况需选用特殊耐温弹性体材料。

生产检测与品质保障

中瑞重工坚守国际品质标准，建立全流程质量管控体系，确保每一台梅花联轴器都符合全球客户使用要求：

• 精密加工：引进国际先进的数控加工设备、扭矩测试设备与精度检测设备，对轴孔精度、齿形精度、扭矩传递性能、缓冲减振性能进行全方位把控。
• 全项检测：每一道工序都有专业质检人员全程监督，所有产品必须经过全项性能检测合格后方可出厂，杜绝不合格产品流入市场。
• 国际认证：产品通过ISO9001质量管理体系、ISO14691标准认证，符合欧盟CE、美国UL等国际认证要求，可直接出口全球多个国家和地区。
• 环境适应性测试：每一个型号的产品都经过多次工况模拟测试，确保在高温、低温、粉尘、潮湿等不同环境下都能保持稳定性能。

相关行业方案与项目案例

关于中瑞重工

中瑞重工成立于2002年，注册资本1.188亿元，拥有4万平方米标准化生产车间和500余名员工。公司通过ISO 9001及ISO 14001认证，梅花联轴器产品广泛应用于矿山、港口、电力、钢铁、水泥等行业的散料输送设备传动系统。中瑞重工梅花联轴器采用高强度球墨铸铁爪盘和高耐磨聚氨酯弹性体，13种规格全系列覆盖，额定扭矩16-25000N·m，适配功率0.37kW-315kW，支持定制化设计与快速交付，已成功服务于国内外众多客户。
