唐山国堂石灰输送管带机项目

项目概览

唐山国堂钢铁有限公司位于河北省唐山市，是一家集烧结、炼铁、炼钢、轧钢、制氧、焦化于一体的大型钢铁联合企业。石灰作为钢铁生产中的重要辅料，主要用于烧结工序的溶剂和炼钢工序的造渣剂，其输送环节的环保性、稳定性直接关系到钢铁生产的连续性和产品质量。

随着国家环保政策日趋严格，钢铁行业超低排放改造全面推进，唐山国堂钢铁积极响应政策要求，对厂区散料输送系统进行全面升级。其中，石灰输送项目作为重点改造工程，对设备选型提出了严苛要求。

项目背景与挑战

唐山国堂钢铁原有石灰输送采用传统敞开式带式输送机，在长期运行中面临以下突出问题：

• 粉尘污染严重：石灰物料在输送过程中极易产生大量粉尘，敞开式输送导致厂区粉尘浓度严重超标，既面临环保处罚风险，也危害一线员工职业健康。石灰粉尘对设备金属结构存在腐蚀性，加速设备老化。
• 物料品质下降：石灰具有吸水性，暴露在空气中容易吸收水分发生潮解，导致石灰活性度下降，影响炼钢造渣效果和烧结矿质量。传统敞开式输送无法有效防潮防雨。
• 空间布局受限：唐山国堂厂区布局紧凑，石灰石料场与石灰窑之间需跨越厂区道路、皮带通廊、管道支架等多处设施，传统带式输送机转弯半径大，无法满足厂区复杂地形下的曲线布置需求。
• 运维成本高企：石灰粉尘加剧了托辊、滚筒等部件的磨损，导致设备更换频率高；同时，粉尘飞扬也增加了清扫保洁工作量，运维成本居高不下。

基于上述问题，唐山国堂钢铁决定采用全封闭式输送方案，经多方考察与方案比选，最终选定中瑞重工管状带式输送机作为石灰输送的核心设备。

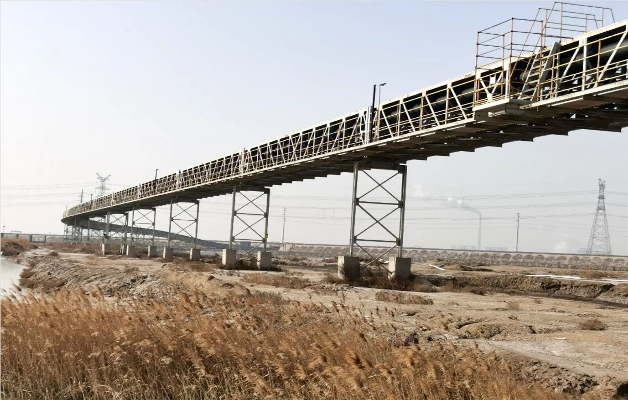

中瑞重工管状带式输送机在唐山国堂项目现场

中瑞重工解决方案

针对唐山国堂石灰输送的特殊需求，中瑞重工技术团队深入现场实地勘测，结合石灰物料特性和厂区地形条件，为其量身定制了一套全封闭管状带式输送系统。

设备核心参数

• 设备类型：管状带式输送机（管带机）
• 管径：250mm
• 运输距离：1300米（含水平段与曲线段）
• 运输物料：石灰块，粒度0-80mm，堆密度1.2-1.6t/m³
• 输送能力：300吨/小时
• 转弯半径：120米，满足厂区复杂空间布局
• 倾角：最大10°，适应厂区地形起伏

技术亮点

全封闭防潮输送

管状带式输送机将石灰物料完全包裹在封闭的管状胶带内，实现全密闭输送，从根本上解决了传统敞开式皮带机粉尘飞扬和物料受潮问题：

• 粉尘排放浓度显著降低，满足钢铁行业超低排放标准要求；
• 彻底隔绝外界水分，避免石灰潮解导致品质下降，保障石灰活性度稳定，对烧结矿质量和炼钢造渣效果具有积极意义；
• 有效控制物料损耗，减少石灰原料浪费。

曲线布置灵活

本项目管带机采用中瑞重工先进的曲线段设计技术，通过优化托辊组排列角度和柔性过渡段结构，实现转弯半径120米的曲线布置，成功规避了厂区现有道路、通廊、管道等障碍物，避免了大规模土建改造和设施搬迁，显著节约了工程投资。

防腐蚀专项设计

针对石灰粉尘的腐蚀性特点，中瑞重工对设备进行了专项防腐设计：

• 金属结构采用Q355NH耐候钢，表面经喷砂除锈（Sa2.5级）后涂覆环氧富锌底漆+聚氨酯面漆，干膜厚度≥240μm；
• 托辊采用高分子轴承座，防水防尘等级IP65，有效抵御石灰粉尘侵入；
• 滚筒表面采用菱形橡胶包胶，耐磨防滑，适应石灰物料的磨琢性。

智能化控制系统

• 搭载中瑞PLC自动控制系统，实时监测皮带速度、电机电流、轴承温度、管带成型状态等关键参数；
• 配置远程运维平台，支持手机端与PC端实时监控，实现故障预警与快速诊断；
• 采用变频调速驱动，根据物料流量自动调节皮带速度，降低运行能耗。

中瑞重工管状带式输送机曲线段运行

项目实施

设计阶段

中瑞重工技术团队采用无人机航拍与三维激光扫描技术，获取唐山国堂厂区精确的地形数据与障碍物分布信息。利用BIM技术建立厂区三维模型，模拟管带机运行路径，优化曲线段过渡方案，确保设备布局的科学性与可行性。针对石灰物料特性，重点优化了管带成型压力、皮带速度和转载点落差等关键参数。

生产制造

核心部件在中瑞重工河北枣强生产基地制造，严格执行ISO 9001质量管理体系。管带机六边形托辊组每批次抽取10%进行72小时连续运行测试，滚筒焊接后进行超声波探伤检测，管状带进行抗拉强度与耐磨性测试，确保出厂产品零缺陷。

安装调试

• 中瑞重工派遣3名资深安装工程师驻场指导，采用分段预装、整体吊装的安装模式，高效完成全部设备安装；
• 调试阶段分空载、负载、联动三个阶段进行，重点验证管带成型状态、曲线段运行流畅度、密封效果和除尘性能；
• 连续负载运行72小时无故障，管带成型圆度误差≤3%，皮带跑偏量控制在±15mm以内，粉尘排放浓度符合环保标准，各项指标一次性通过验收。

操作培训

中瑞重工为唐山国堂操作人员提供为期5天的专项培训，涵盖设备操作流程、日常维护要点、常见故障排查与处理等内容，确保操作人员熟练掌握设备使用与维护技能。

项目成效

环保效益

• 粉尘排放浓度显著降低，满足钢铁行业超低排放标准要求；
• 彻底解决石灰输送过程中的粉尘外逸问题，改善厂区环境空气质量，保障员工职业健康；
• 企业顺利通过超低排放改造验收，树立行业环保标杆形象。

经济效益

• 有效控制物料损耗，显著节约石灰原料成本；
• 相比传统"封闭廊道+皮带机"方案，通过曲线布置大幅减少土建工程量，节约工程投资；
• 采用变频调速驱动，有效降低运行能耗；
• 设备自动化程度高，减少人工清扫岗位，节约人力成本。

技术效益

• 管状带式输送机全封闭输送有效防止石灰受潮，保障石灰活性度稳定，对烧结矿质量和炼钢造渣效果产生积极影响；
• 设备运行稳定可靠，故障率低，保障了石灰供应的连续性，为钢铁生产提供了有力支撑；
• 该项目为钢铁行业石灰输送环保改造提供了可复制、可推广的技术路径和工程示范。

结语

唐山国堂石灰输送管状带式输送机项目，是中瑞重工在钢铁行业输送解决方案领域的又一成功实践。项目通过全封闭防潮输送、灵活曲线布置、专项防腐设计和智能化控制等核心技术优势，有效解决了石灰输送过程中的粉尘污染、物料受潮、空间受限等痛点问题，帮助客户实现了环保达标、品质保障、降本增效的综合目标。

中瑞重工将继续深耕散料输送领域，以技术创新为驱动，为钢铁、矿山、电力、港口等行业提供更加优质的管状带式输送机及系统解决方案。
