输送机皮带安全保护装置全面指南

皮带输送系统是矿山、港口、电厂、化工等领域的物料输送“大动脉”，其运行稳定性直接关系到整个生产线的效率与安全。然而，皮带在运行中极易受跑偏、打滑、撕裂、过载等故障影响，轻则停机停产，重则引发严重设备损坏甚至安全事故。因此，一套完善可靠的带式输送机安全保护系统不仅是“合规选项”，更是保障人身安全和经济效益的“必选项”。

一、皮带跑偏保护装置

皮带跑偏是最常见的故障，会导致托辊磨损、洒料，甚至卡死停机。

功能

• 监测报警：实时检测皮带是否偏离中心线。
• 自动纠正/停机：轻度跑偏时报警，严重跑偏时自动停机或驱动纠偏机构动作。

类型与特点

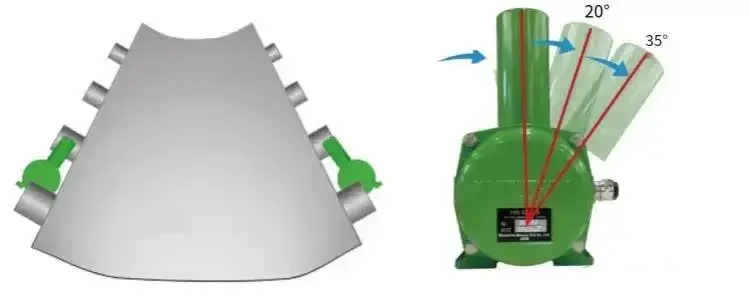

• 跑偏开关（行程开关式）：机械式结构，当皮带边缘触碰到触杆并使其偏移一定角度时，内部微动开关动作。通常设计为两级：一级报警，二级停机。特点：结构简单、成本低、抗干扰性强，需直接接触。
• 自动调心托辊：利用独特的托辊支架设计，当皮带跑偏时，会与托辊产生摩擦力，使托辊组自动旋转一个角度，从而产生一个将皮带推向中心的纠偏力。特点：纯机械、被动式、无需动力、免维护，是预防跑偏的首选方案。
• 光电/超声波跑偏开关：通过非接触式检测皮带边缘的位置。特点：精度高、无磨损，但在高粉尘、粘稠物料环境下易受干扰，需定期清洁。

二、皮带打滑检测装置

打滑意味着驱动滚筒与皮带之间摩擦力不足，会导致滚筒磨损、高温甚至起火。

使用皮带打滑检测装置能够实时监测皮带实际运行速度，并与理论速度（通常来自驱动滚筒转速）进行比较。当速度差超过设定阈值（如额定速度的70%-85%）时，发出报警或停机信号。

类型与特点

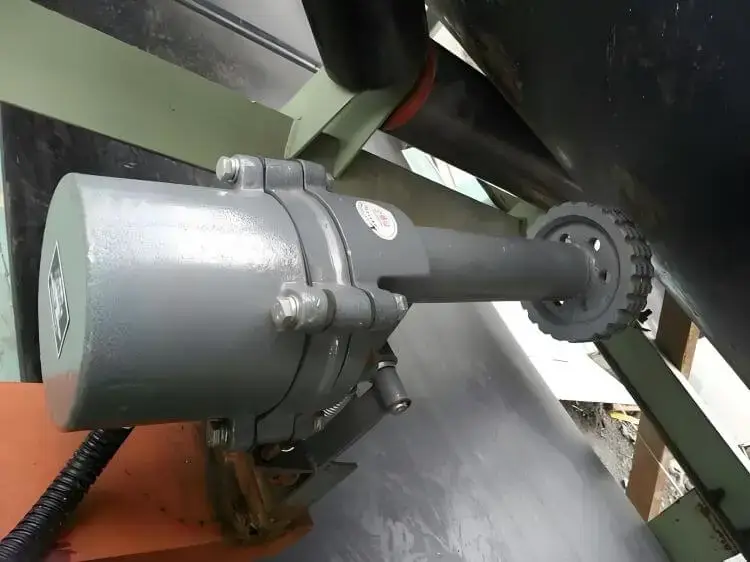

• 接触式测速传感器：通常是一个测速轮紧贴皮带背面，通过测量轮的转速来计算皮带线速度。特点：安装简单，但测速轮会磨损，需定期检查更换。
• 非接触式测速传感器：采用磁感应或激光原理，测量安装在从动滚筒轴上的齿轮或编码器的转速。特点：无磨损、精度高、寿命长，是现代系统的首选。

三、皮带撕裂检测装置

皮带纵向撕裂是灾难性故障，修复成本极高。

使用皮带撕裂检测装置能够在撕裂发生初期迅速检测并紧急停机，防止裂口扩大。落料点的缓冲床安装精度直接影响撕裂保护效果，安装不当会导致皮带直接撞击钢结构而加速撕裂。

类型与特点

• 漏料检测式/绳式拉线开关：在皮带承载段下方安装一个“悬梁”或网状钢丝绳。当皮带撕裂，物料下漏或撕扯钢丝绳时，会立即触发停机。特点：机械式、可靠性高、成本低，是应用最广泛的防撕裂装置。

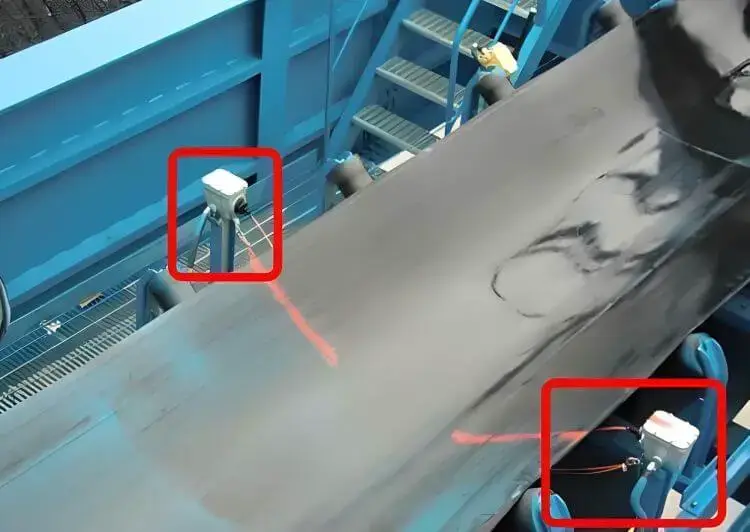

• 非接触式（超声波/电磁式）：在皮带下方安装探测器，持续检测皮带内部结构的完整性。一旦检测到异常裂缝或断口，立即报警。特点：可在撕裂发生前预警，技术先进，但成本较高。

四、紧急停机装置

在沿线任何位置发生紧急情况时，人员可手动触发，使输送机立即停止运行。

类型与特点

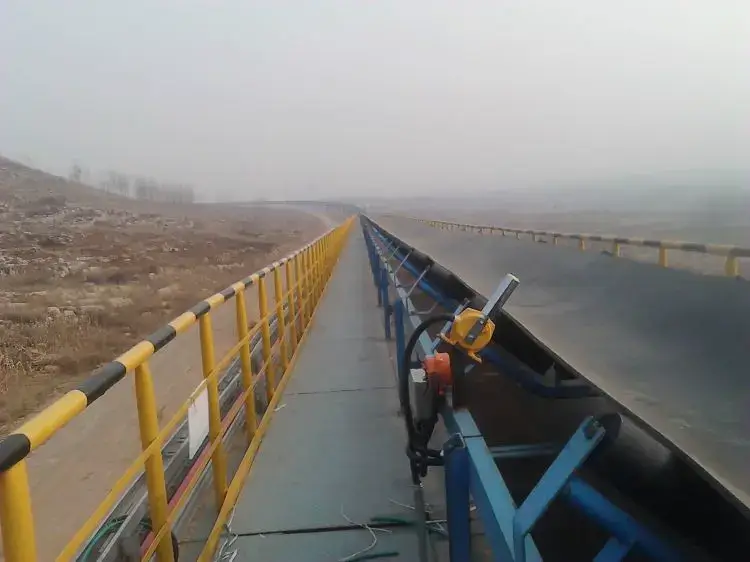

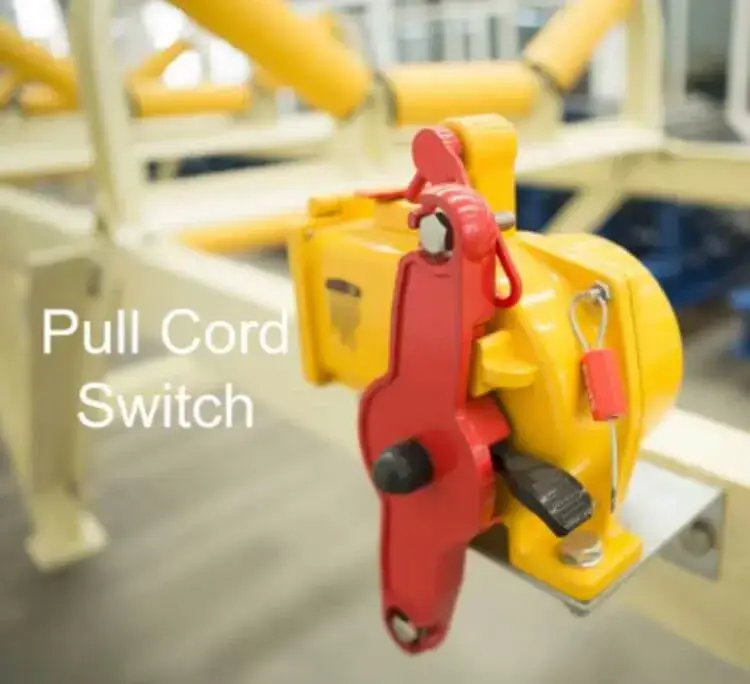

• 拉绳开关：沿输送机两侧全长安装钢丝绳，并串联一系列开关。拉动任意位置的钢丝绳均可触发全线停机。特点：强制要求自锁，必须人工现场复位后才能重启，防止误操作，是安全保障的核心。
• 急停按钮：在驱动站、头部尾部等关键位置安装大型蘑菇头按钮，醒目易操作。

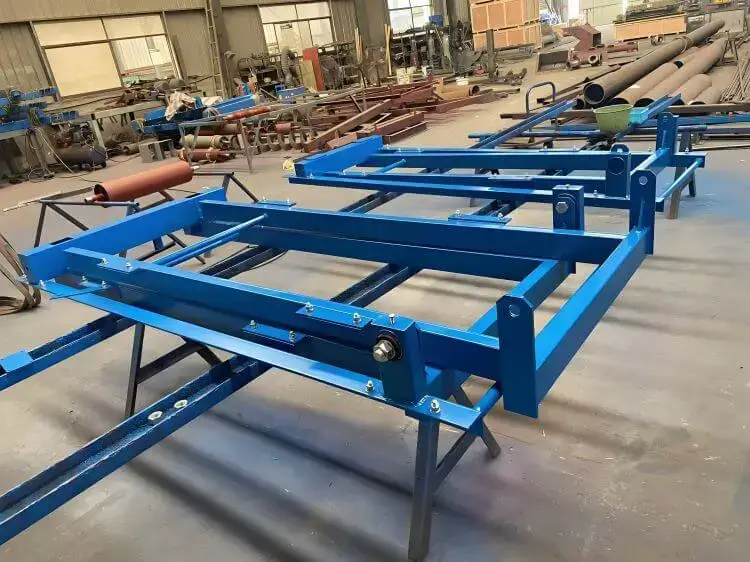

五、过载保护装置

过载保护装置能够防止电机因过载烧毁或皮带因张力过大而损坏。传动系统中的联轴器在过载时起到缓冲和保护作用，是过载保护链中的重要一环。

类型与特点

• 电机过载保护：通过电气回路中的热继电器或变频器内部的电子保护功能实现，监测电机电流。
• 溜槽堵塞开关：在落料口、溜槽处安装桨叶式或隔膜式开关。物料堆积会推动桨叶，触发停机。特点：直接有效，防止堵料压死皮带。
• 称重系统联锁：通过电子皮带秤实时监测流量，一旦超限可联动调节给料机或发出警报。

六、防逆转保护装置

防逆转保护装置可以防止上行皮带停机后因物料重力作用而反向运行（逆转），导致物料堆积、皮带堵塞和损坏。倾斜式皮带机（倾角>15°）必须配置逆止器作为标准安全装置。

类型与特点

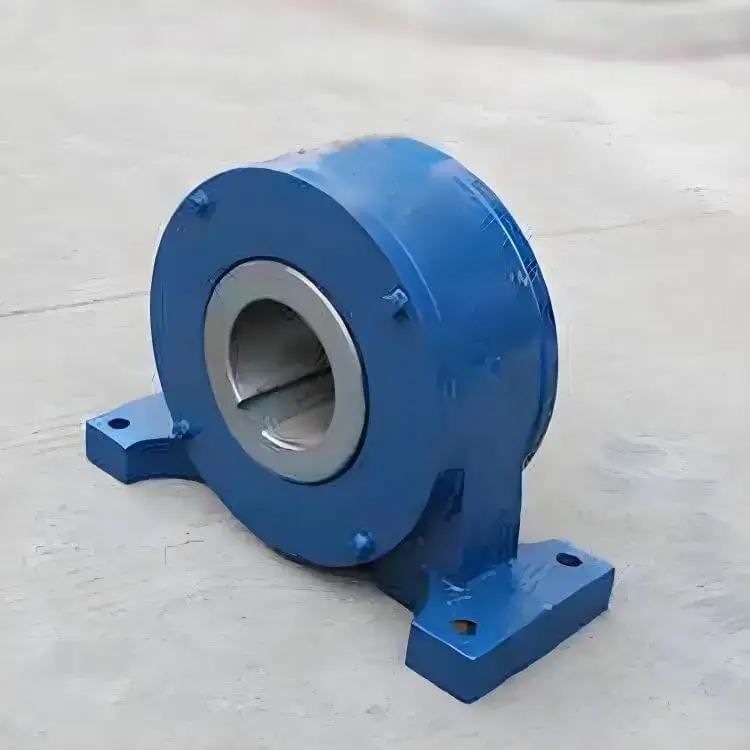

• 滚柱逆止器：安装在减速机高速轴上，内部斜槽中的滚柱在正向运行时处于放松状态，逆转时立即楔紧，实现机械锁定。特点：体积小、扭矩大、可靠性高。
• 带式逆止器：一条制动带缠绕在机头滚筒轴上，正向运行时松开，逆转时抱紧。特点：适用于小功率、倾角不大的皮带机。
• 非接触式（超声波/电磁式）：在皮带下方安装探测器，持续检测皮带内部结构的完整性。一旦检测到异常裂缝或断口，立即报警。特点：可在撕裂发生前预警，技术先进，但成本较高。

七、温度与烟雾监测装置

温度与烟雾监测装置可以监测关键部位温度异常和火灾早期烟雾，预防起火。

类型与特点

• 温度传感器：常用PT100热电阻，安装在驱动滚筒轴承座、改向滚筒等易发热部位。特点：可实时监控温度曲线，超温报警。
• 烟雾传感器：安装在驱动站等关键区域，探测因摩擦过热产生的烟雾颗粒。特点：极早期火灾预警，常与自动灭火系统联动。

八、速度系列保护

除打滑外，还包括：

• 超速保护：主要用于下运皮带机，防止失速“飞车”。
• 断链/断带保护：检测清扫器链板或皮带的异常速度（为零或极快），常用于断带捕捉器的触发信号。

九、位置限位保护装置

限制张紧小车、移动式机尾等重型部件的行程范围，防止其超越极限位置发生机械碰撞。

特点：采用重载限位开关，防护等级高（IP67），抗振动冲击，输出信号直接接入安全回路。

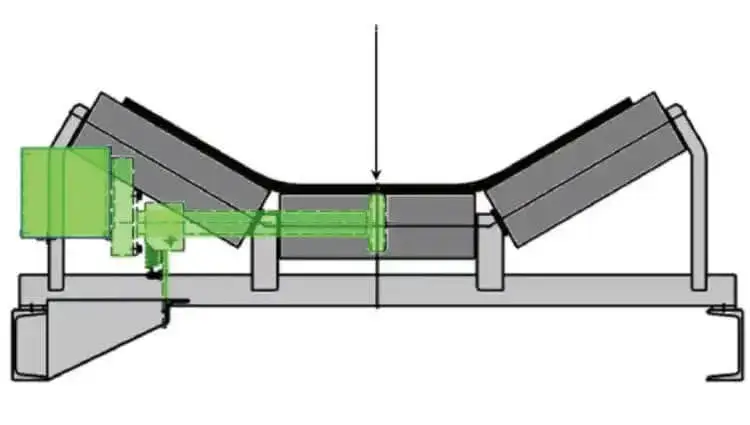

十、辅助供电保护装置

为无外接电源的偏远地区（如矿山采区）的皮带保护装置、传感器和照明提供稳定电力。

特点：通常采用动能回收（从皮带运行中取电）+蓄电池的方式，确保安全系统在任何情况下都不间断工作。

维护建议

一套有效的安全保护系统不仅是设备的简单叠加，更需要合理的选型、正确的安装和定期的维护。了解输送机核心部件的维护与更换周期，可有效延长设备寿命。同时，清洁刮刀的定期检查和调整也是日常维护的重要环节，残留物料会加速皮带和托辊的磨损，间接影响保护装置的准确性。

1. 系统集成：现代输送系统通常通过PLC（可编程逻辑控制器）或专用安全继电器将所有这些保护装置集成起来，实现智能联动（如：跑偏报警→若持续则延时停机；打滑预警→若持续则紧急停机并启动消防喷淋）。
2. 定期检验：必须制定严格的点检和维护计划。例如：

• 每月手动测试一次拉绳开关和急停按钮的有效性。
• 定期清洁光电传感器探头，防止粉尘遮盖。
• 检查机械式装置（如跑偏开关、逆止器）的转动灵活性及磨损情况。
• 校准速度、温度等监测参数的设定值。

附录：输送皮带安全保护装置速查表

带式输送机安全保护系统的选型与维护涉及多个环节，从跑偏开关到逆止器，从温度监测到辅助供电，每个装置的合理配置都直接影响生产安全。了解更多煤矿输送解决方案和矿山输送机解决方案，获取针对不同工况的安全保护配置建议。
